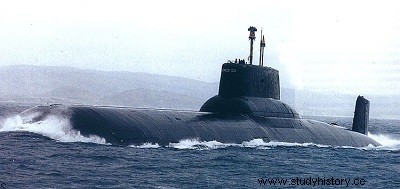

タイフーン級 (NATO コード) は、ソ連、その後ロシアの弾道ミサイル原子力潜水艦の級です。サンクトペテルブルクのルービン 1 設計局によって、プロジェクト 941「アクーラ」（文字通り「重弾道水中巡洋艦」）の正式名で開発されました。この級の潜水艦は群を抜いて世界最大です。長さは 170 メートル以上、高さは 16.50 メートル（山塊の 9.50 メートルを除く）で、潜水時の平均重量は 25,000 トン以上になります2。タイフーン級潜水艦は 1980 年代にソ連海軍、その後ロシア海軍に配備されました。タイフーンクラスは 6 ユニットが建造され、1 ユニットがキャンセルされました。冷戦時代、彼らはアメリカの潜水艦にとって悪夢でした。高速 (水中 25 ノット) でありながら、ほぼ完全な沈黙という新しい状態にありました。
2013 年現在、動作可能な状態で残っているのは、R-30 ブラバ ミサイルのテストに使用された TK-208 ドミトリ ドンスコイ 1 機のみです。ソ連時代には強力でしたが、この級のソビエト (当時はロシア) SSBN は、新しいボレイ級 SSBN に置き換えられつつあります。
プロジェクト 941 の起源
1970 年代初頭、米国は射程 7,000 km 以上の固体燃料を動力とする新しいミサイル (トライデント) を取得するための野心的な研究プログラムを開始しました。したがって、同時に、彼らはこの新型ミサイルであるオハイオ級を24基搭載できる新型SSBNを作成し、計画されている34基のうち合計18基が製造される。これらの新しい抑止ベクトルは、667A-AM および 667B-BD プロジェクト (ヤンキー I および II、次にデルタ I および II) をはるかに上回ります。次に、ソ連の指導者は、ソ連に対するこの新たな脅威に対して適切に対応するよう自国の業界に要請します。
新しい弾道ミサイル潜水艦プロジェクト 941「アクラ」の仕様に明記された技術的および戦術的データは、1972 年 12 月に党に提案されました。1 年後の 1973 年 12 月 19 日、プロジェクト 941 は法令によって採択され、新しいミサイルが完成しました。始めました。このプロジェクトは、総合デザイナーL.D.の管理の下、中央設計局ルービンによって開発されます。スパスキーは主任設計者セルゲイ・ニキティッチ・コバレフ (ru) の直接指導と、海軍長官 V. N. レヴァチョフの監督の下で設計されました。
これらの新しい海軍戦略ミサイルの開発は、1971 年に主任設計者 V. P. マケエバに割り当てられました。D-19 (陸上バージョン) と R-39 (RSM-52) (海軍バージョン) の開発は 1973 年に始まりました。ソ連はアメリカ人がそれを知っていることを知っています。固体推進剤ミサイルの製造において技術的に大きな優位性を持っています（彼らの多くは、この分野におけるアメリカの技術の疑いようのない優位性を懸念しています）。
プロジェクト 941 の仕様が明らかになりつつあります。将来の潜水艦は、北極の氷の下に忍び込み、2.5メートル以上の厚さの氷を突き破り、潜水中および水面上でミサイルを発射し、優れた水音響探知能力を備えていなければなりません。 K-153 (ゴルフ級) 潜水艦は、1984 年の海軍による R-39 ミサイル (SS-N - 20 チョウザメ)。
海対地ミサイル R-29、R-29RL、R-39、R-29RM、JL-1 および JL-2 の比較 (中国)
ソビエトは、新しい 941 プロジェクトにとって、沈黙、つまり無敵性が重要な要素であることを知っています。実際、一部のアメリカ海軍水兵とその家族の無分別のおかげで、アメリカ軍がソ連のヤンキー級SSBNを長期間にわたってそれほど問題なく追跡できることを彼らは知っている。さらに、彼らは、SOSUSの障壁が強化されており、この障壁によってアメリカ側が潜水艦が白海またはバルト海の港から出港する戦術的ルートを推定できることも知っている。そうなると、ソ連の核原則を調整する必要が出てくる。 2 つの主軸が提案されています。
SSBN哨戒地域をソビエト連邦の領海にできるだけ近づけるために戦略ミサイルの射程を延長する。
より高速でより静かな第3世代のSSBNとSNAを発射する。
ソ連は米国が私たちに信じさせている以上に防衛原則に関心を持っていたようだ。実際、海軍戦略ミサイルの数は実質的に 1 対 3 の比率に相当し、1980 年代末にはアメリカの SSBN 艦隊に 3,000 発以上の核弾頭が搭載されたことになります。
TK-208 の建設には約 1,219 人が従事し、プロジェクトの部品、アセンブリ、設計要素の供給には 1,000 社以上の企業が関与する予定です。
この計画が決定されたとき、レオニード・ブレジネフはCPSUの第26回大会で次のように宣言した。「アメリカ軍はオハイオ潜水艦とトライデント・ミサイルを発射したところだ！」タイフーンでお答えします！ .
ある者によれば、ブレジネフは第3世代潜水艦の計画について西洋人を混乱させるために、自発的にこの計画を「アクラ」タイフーンと命名したのではないかとの見方もあり、また別の者によると、その誤りはアメリカ人によるブレジネフの演説の悪い解釈に起因するものであるという。
一般的な説明

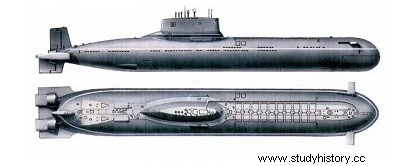

アクラ/タイフーン級潜水艦のコンセプトは、SSBN 級デルタ IV (直径 7.2 m) の 2 つの内部船体を並べて構成されています。このレイアウトは双胴船のレイアウトに似ています。乗組員全員を収容できる脱出ポッドが 2 つあり、山塊の両側に設置されています。魚雷室と PCNO は 2 つの船体間の接続エリアとして機能します。各船体は接続タラップによって互いに接続されています。合計 19 の防水コンパートメントにより、居住エリアと作業エリアが明確に分離されます。 PCNO の厚い船体と魚雷室の船体は、661 およびプロジェクト 705 以来蓄積されたノウハウのおかげで、抵抗力と磁気の裁量性を高めるためにチタン合金で作られています。後部バーは潜水艦の安定性を高めるために研究されています。
アメリカ人の考えに反して、ソ連は ALR (直線曳航アンテナ) のおかげでオハイオにあるのと同様のソナー聴取技術を開発し、これにより台風は後流 (バッフル) による妨害を超えて潜水艦を追跡できるようになりました。この潜水艦は前世代の SSBN よりもはるかに聴覚障害が少ないです。
この潜水艦では、居住区は乗組員の健康を考慮して設計されています (658 プロジェクトのような素朴な設備はもうありません)。士官用の広々とした船室、バーニャ（スチームバスと小さなプールからなるロシアの伝統的な風呂）、テレビとエアコンを備えたリラクゼーションルーム、喫煙室、サウナ、サンルーム、小さなショップ、ジムなど 949A プロジェクトも同様の恩恵を受けました。乗組員のための宿泊施設のタイプ。これにより、長期ミッション (90 日以上) の間、その効果を最大限に維持することができます。
ソ連の仕様では長期任務（120日以上）が規定されていたが、おそらく兵站上の理由から、2か月を超える任務は稀であった。それにもかかわらず、タイフーン級潜水艦の運用サイクルは注目に値します。しかし、少なくとも1つのタイフーンは洋上で3か月以上の任務を中断することなく実行し、乗組員の交換と補給は潜水艦に加わった砕氷船から行われたことに留意すべきである。船員。
射程11,000kmのR-39（RSM-52）弾道ミサイル（NATOコード:SS-N 20 スタージョン）を20基搭載している。海対地ミサイルである R-39 (RSM-52) は 10 個の独立した弾頭を備えています (各弾頭は異なる目標を攻撃できます)。これらの頭の単位出力は 100 キロトン (広島原爆の約 6 倍、リトルボーイ) です。
他のタイプの SSBN はすべて後部にミサイルを搭載しているため、ミサイルは巨大な潜水艦の前面に格納されており、この点でユニークな潜水艦となっています。
変更点
6 隻の潜水艦の運用期間中に多くの改修が行われました。音響システムの改修、ミサイルのアストラル補正装置の設置、射線の改修、多目標射撃のための GLONASS 衛星航法システムの改良 (プロジェクト 941) -U)。
最後の大きな変更は 941-UM バージョンによって行われ、TK-208 ドミトリー ドンスコイのみが恩恵を受けることになります。 2010 年の初めに、2017 年にボレイが最後のタイフーンに取って代わることが決定的に計画されています。
武器とシステム
今日でも、941 プロジェクトには、西側の同等のシステムに恥じることのないシステムが装備されています (これは、TK-208 ドミトリ ドンスコイの再設計後はさらに当てはまります)。潜水艦の原子力部分をよりコンパクトにし、メンテナンスを容易にするために、単位出力 190 MW の -650 原子炉から 2 基の VM-5 加圧水型原子炉を使用することが決定されました。
2 つの蒸気タービンが潜水艦の推進力を確保します。船体に伝わる騒音と振動を軽減するために、機械を支える構造全体がジャッキとクレードル上に配置されました。原子炉の安全プロトコルは、当局の要請に応じて上方修正された（エネルギーレベルの制御、三重バックアップシステム、放射線防止シールド）。 4 台の自律型 3,200 kW ユニット ターボ発電機が電気エネルギーの供給を確保し、故障時には 2 台の DG-750 ディーゼル発電機が引き継ぐことができます。 2 つの 750 kW 電気スラスター (1 つは船尾中央に、もう 1 つは右舷船首に) が横方向の動きを提供します。プロジェクト 941 が創設されたとき、特に潜水艦のすべての部分 (調理室やトイレを含む) の防音性を強化することにより、音響の裁量を高めるために多大な努力が払われました。一部のアナリストによると、その結果、騒音レベルはアメリカのオハイオ州と同様になるという。
プロジェクト 941 にはオムニバス 941 戦術戦闘システムが装備されており、搭載されたさまざまなセンサーからのデータの融合が可能です。また、新しい Simfonya 慣性ユニット、4 つのサイドアンテナを備え、同時に 12 の航跡を追跡できるアクティブ/パッシブ MGK-500 Skat KS 船体ソナー、MG-518 氷測深機 Arfa、MG-519 Sever 対地雷ソナーも備えています。 、MRKP-58 ブラン地上監視レーダー、MTK-100 外部ビデオ監視システム、2 つの潜望鏡 (攻撃および監視)、それぞれ地表下での無線受信を可能にする 150 m 以上の 2 つの ALR (牽引式リニア アンテナ)。この装置は、2 つの牽引式リニア ソナー アンテナによって完成します (TK-208、TK-17、TK-20 のみ)。
この潜水艦は 20 発の R-39 ミサイルを搭載しており、海況や気象情報による制限なく、非常に短い間隔 (一部のアナリストによると 70 秒未満) で深さ 55 メートルまで発射できます。航続距離は10,000kmを超えます。各ミサイルはそれぞれ 100 ノットの核弾頭を 10 個搭載し、慣性大気突入システムを備えています。確率誤差範囲 (CEP) は 500 m です。タイフーン級潜水艦の武装には、急速装填システムを備えた 533 mm 魚雷発射管 6 基も含まれています。この直径のほとんどの水中兵器は発射可能です (魚雷、ASM ミサイルなど)。
プログラムの構築
タイフーン級潜水艦の製造はセヴェロドビンスクの第 402 セヴマッハ造船所で行われました。それは、衛星スパイ活動を誤解させるために、海へのアクセスから800メートル以上離れた場所に設置された世界最大の屋根付きドックの建設後にのみ可能でした。最初のタイフーンの建設の終わりに、土工機械の大群が記録的な速さで水路を掘り、潜水艦を港自体に曳航しました。
最初のタイフーン級潜水艦は 1981 年 12 月 12 日に進水しました。新しいユニットはそれぞれ技術改良を受けました。その法外なコストは非常に激しい議論を引き起こしました。したがって、ユニット数を 7 部に制限し、その後 6 部に制限することが決定されました。 941 プロジェクトの将来を危険にさらしたのは、プログラムのコストだけではありませんでした。その巨大かつ異常な規模もまた、組織上および管理上の非常に深刻な問題を引き起こしました。この大きさのため、白海の戦略上の港に到達することができませんでした。これらの機械とその兵器の維持管理は非常にデリケートであり、多くの人が役に立たないと考えていた巨大なインフラストラクチャの構築が必要でした。
現在のステータス
6 隻のタイフーン級潜水艦は北方艦隊の潜水艦部門の 1 つに統合されました。彼らの基地はザパドナヤ リツァ海軍基地のネルピキア湾にあり、タイフーン師団の戦略司令センターを収容するために 1977 年に完全に再構成されました。新しいドックが設置され、基地には R-39 ミサイル輸送車両、現在の整備施設 (浮きドック) と陸上整備チームを収容する建物も装備されています。 /P>
西側の潜水艦と同様に、タイフーン級潜水艦にはそれぞれ 2 人の乗組員が搭乗します。台風は北方艦隊で最も高い被害をもたらします。実際、6 つのタイフーンが運用されていた当時、常に 2 つのタイフーンが海上に常駐し、それぞれが年間平均 3 ～ 4 回の 3 か月間の哨戒を行っていました。
1989 年、7 番目のタイフーンである TK-210 の建設は中止され、完成前に解体されました。ロシアの財政問題がこの選択の決定的な要因となった人もいるし、二国間軍縮条約SALT IおよびSALT IIが決定的な要因となった人もいる。 1990 年から 2000 年にかけてのロシア連邦の政治情勢により、北方艦隊が悲惨な状態に陥り、艦隊の運用維持を確保するための運用予算が不十分だったのは事実です。
同じ理由で、TK-202、次に TK-12、そして最後に TK-13 は海軍の現役建造物のリストから削除されました。特にミサイル以降、R-39 は運用寿命を迎えていました。現在、そのうち 2 棟は完全に解体され、3 棟目は 2009 年 3 月以降、アメリカとカナダの資金によって解体されています。
2013年5月21日、ロシアはTK-17 アルハンゲリスクとTK-20 セヴェルスタルの撤退と解体を発表した。 TK-208 ドミトリ ドンスコイのみが運用を継続し、弾道ミサイル試験目的で唯一近代化された実例となります。
およそ 2000 年から 2010 年にかけて、台風の解除を見越して、ルービン造船所は水中鉱石運搬船を作るための再設計に取り組みました。これにより、港が氷によって数年間封鎖されている鉱山や製鉄所の開拓が可能になるでしょう。海面下にアクセス可能なターミナルを開発することにより、年間毎月これらのプロジェクトはもう関連性がありません。
船のリスト
TK-208 ディミトリ・ドンスコイ:1981 年に就役、2003 年にプロジェクト 941-UM に改修、2005 年以降 SS-N-30 ブラバ試験プラットフォーム
TK-202:1983 年に就役、1999 年に退役
TK-12 シンビルスク:1984 年に就役し、1996 年に退役
TK-13:1985 年に就役し、2004 年に退役
TK- 17 アルハンゲリスク:1987 年に就役し、2013 年に退役
TK-20 セヴェルスタル:1989 年に就役し、2013 年に退役
TK-210:未完成。
逸話
このクラスの潜水艦は、トム クランシーの小説に基づいた映画「レッド オクトーバーを追え」によって有名になりました。
このクラスは、シリーズ バイオハザードの第 5 作にも登場します。
='autobr' /> V. プーチン大統領は、57 歳の誕生日（2007 年 10 月 7 日）に TK-17 の乗組員を招待しました。
両方のプールの水は海から直接汲み上げられています。最低深さ 250 m までは更新され、6 時間ごとに更新されます。
プロジェクト 941 「アクーラ」
技術的特性
タイプ 弾道ミサイル原子力潜水艦
全長 170m (TK-208、TK-202、TK-13)
172.6m (TK-12、TK-17)
173.1m (TK-20)
マスターバウ 23.3 m
喫水 11 メートル
通風 17 メートル
変位 地上で 21,500 トン、水中で 48,000 トン
推進力 それぞれ 190 MW の OK-650b 原子炉 2 基
直径 5.40 m のプロペラ 2 基で合計出力 (73,500 kW) の VM-5 蒸気タービン 2 基
パワー 100,000 馬力
速度 TK-13:28 ノットの潜水
TK-17:26.6 ノットの潜水
TK-:27.1 ノットの潜水 13 ～ 14 ノットの潜水面
深さ 400 m (運用時) 600 m (破壊時)
軍事機能
武装 R-39 (SS-N-20 スタージョン) 戦略弾道海対地ミサイル 20 基
9K310 / 9K38 地対空ミサイル 8 基 (SA-14 グレムリン / SA-16 ギムレット)
533 mm魚雷発射管6基
ASMミサイル22基、533 mm 83-R Vodopad魚雷母艦および533 mm魚雷
機雷海兵隊40基
行動範囲 海上では 120 日間、160 日間まで延長可能
その他の機能
電子機器 各 3,200 kW のターボ オルタネーター 4 台 各 800 kW の DG-750 非常用ディーゼル オルタネーター 2 台
戦術的な戦闘システム :オムニバス-941
水上監視レーダー :MRKP-58 "ブラン" ALR VLF 2 機
乗組員 定期哨戒:168 名 (TK-17 および TK-20 では 171 名)
最大:179 名
メーカー セヴマシュ セヴェロドビンスク
で提供 ソ連海軍 ロシア海軍
工事期間 1976 ～ 1989 年
勤務期間 1981 - 現在
建造 6
計画艦 7
欠航した船舶 1
運航中の船舶 1 隻は 2013 年に就航
船舶が解体 3
